Najczęstsze błędy przy montażu samoregulujących kabli grzejnych

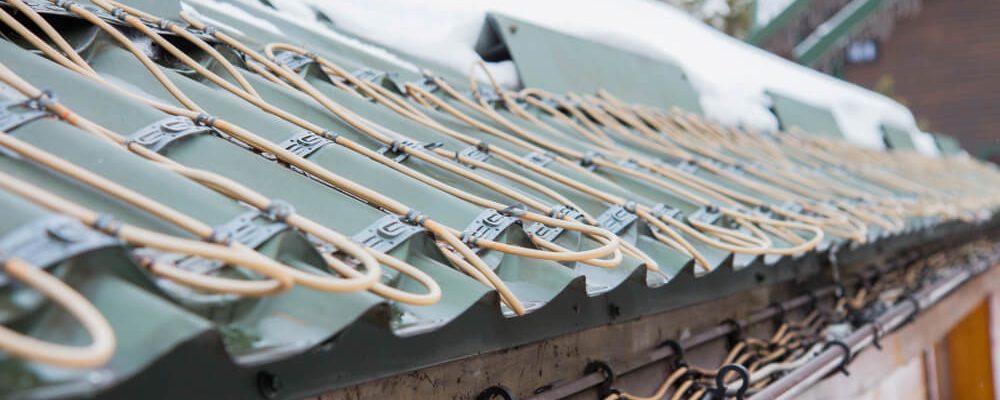

Samoregulujące kable grzejne dobrze sprawdzają się przy ochronie rur, rurociągów, zbiorników, rynien i dachów przed zamarzaniem. Ich budowa ułatwia dopasowanie długości przewodu do instalacji, a moc kabla zmienia się wraz z temperaturą otoczenia. Nie oznacza to jednak, że taki przewód poradzi sobie z każdym błędem wykonawczym. Zły dobór kabla, przypadkowe mocowanie, źle wykonane mufy przyłączeniowe i końcowe albo brak izolacji termicznej mogą szybko ograniczyć skuteczność systemu.

Zły dobór kabla do miejsca pracy

Pierwszy błąd często pojawia się jeszcze przed montażem. Wykonawca wybiera kabel tylko na podstawie mocy liniowej, bez sprawdzenia całych warunków pracy. Tymczasem inny przewód pasuje do rynny, inny do rury z wodą zimną, inny do zbiornika, a jeszcze inny do instalacji w strefie Ex.

Przed zakupem trzeba określić długość obwodu, napięcie zasilania, moc, powłokę zewnętrzną, odporność na wilgoć, odporność na promieniowanie UV, temperaturę pracy oraz środowisko, w którym kabel będzie działał. Przy instalacjach przemysłowych trzeba też uwzględnić sposób utrzymania temperatury i ewentualny kontakt z substancjami chemicznymi oraz płukanie parą o wysokiej temperaturze.

W naszej ofercie dostępne są między innymi kable ELSR 10, 16, 20, 24, 30 i 40 W/m. Seria ELSR sprawdza się przy instalacjach przeciwoblodzeniowych rynien i dachów, ogrzewaniu rurociągów, zbiorników oraz zabezpieczeniu rur z wodą zimną przed zamarzaniem. Do bardziej wymagających zastosowań przemysłowych można dobrać przewody SELFTEC PRO lub SELFTEC PROi Ex.

Brak kontroli kabla przed montażem

Samoregulujący kabel grzejny może wyglądać poprawnie, ale mieć uszkodzoną izolację. Przewód może ucierpieć podczas transportu, rozładunku, składowania na budowie albo rozwijania z bębna. Jeśli instalator nie sprawdzi kabla przed ułożeniem, może zakryć uszkodzony odcinek izolacją, cieplną, płaszczem ochronnym albo inną warstwą montażową.

Przed montażem trzeba obejrzeć przewód, sprawdzić oznaczenia i wykonać pomiar rezystancji izolacji. Taki pomiar pozwala wykryć uszkodzenia, które nie rzucają się w oczy. Wyniki warto zapisać, ponieważ pomagają przy odbiorze instalacji i późniejszym serwisie.

Ten etap zajmuje niewiele czasu, a może oszczędzić kosztownego szukania awarii po zakończeniu prac.

Niestarannie wykonana mufa przyłączeniowo zakończeniowa

Końcówki kabla muszą pozostać suche od momentu przycięcia aż do wykonania zakończenia. Na budowie łatwo o błąd: instalator przycina przewód, zostawia go bez zabezpieczenia, a wilgoć dostaje się do środka. Problem nie musi pojawić się od razu. Czasem instalacja rusza, ale po pewnym czasie zaczyna działać zabezpieczenie albo kabel tracie swoje parametry pracy.

Samoregulujące kable grzejne wymagają właściwych zestawów przyłączeniowych i zakończeniowych. Nie należy zabezpieczać końcówki przypadkową taśmą ani zostawiać jej „na chwilę” bez osłony, zwłaszcza na zewnątrz, w studzience, przy rynnie albo przy rurociągu narażonym na kondensację.

Wilgoć w przewodzie to jeden z najczęstszych powodów późniejszych problemów z instalacją.

Zwarcie żył zasilających na końcu przewodu

Samoregulujący kabel grzejny ma konstrukcję równoległą. Żyły zasilające biegną wzdłuż przewodu i nie mogą zostać połączone na końcu kabla. Jeśli ktoś skręci je ze sobą, doprowadzi do zwarcia.

Ten błąd pojawia się wtedy, gdy osoba bez doświadczenia traktuje kabel grzejny jak zwykły kabel rezystancyjny do ogrzewania podłogowego. Przy kablach samoregulujących trzeba wykonać zakończenie zgodnie z instrukcją dla konkretnego typu przewodu. Dotyczy to zarówno instalacji na rurach, jak i rynien, dachów, zbiorników oraz przewodów w wykonaniu Ex.

Zbyt mocne zginanie, ciągnięcie i zgniatanie kabla

Samoregulujący kabel grzejny nie powinien trafiać na ostre krawędzie, pod ciężkie narzędzia ani pod koła wózka czy drabiny. Przewodu nie wolno łamać, ciągnąć z dużą siłą, skręcać ani zgniatać. Uszkodzona powłoka może dopuścić wilgoć do wnętrza kabla, a zgnieciony odcinek może później pracować niestabilnie.

Trzeba też pilnować promienia gięcia przewodu. Zbyt ciasne łuki przy armaturze, narożnikach, uchwytach i przejściach przez obudowy zwiększają ryzyko uszkodzenia. Samoregulacja dotyczy pracy cieplnej kabla. Nie oznacza odporności na niedbały montaż.

Przypadkowe mocowanie kabla do rury

Do mocowania kabli grzejnych nie powinno się używać drutu, ostrych obejm, metalowych opasek ani przypadkowej taśmy. Takie mocowanie może przeciąć, przetrzeć albo punktowo docisnąć powłokę. Instalacja może działać po uruchomieniu, ale awaria pojawi się później, gdy przewód zacznie pracować w wilgoci albo przy zmianach temperatury.

Kabel należy mocować akcesoriami przeznaczonymi do systemów grzewczych. W TOM-EL oferujemy także osprzęt montażowy, w tym taśmy montażowe, które pomagają prowadzić przewód na rurze, zbiorniku albo innej powierzchni bez uszkadzania powłoki.

Dobór mocowania ma duże znaczenie przy instalacjach zewnętrznych, przy rurociągach przemysłowych oraz w miejscach, gdzie przewód może mieć kontakt z wodą, mrozem i zmienną temperaturą.

Montaż na brudnej albo ostrej powierzchni

Rura, zbiornik albo inna powierzchnia pod kabel powinny być czyste i pozbawione ostrych miejsc. Rdza, zadziory, chropowate spawy, resztki oleju, tłuszcz i ostre krawędzie mogą utrudniać prawidłowe przyleganie przewodu. Mogą też uszkodzić powłokę kabla podczas montażu albo już w trakcie pracy instalacji.

Przed ułożeniem kabla trzeba sprawdzić trasę przewodu. Szczególnej uwagi wymagają zawory, kołnierze, podpory, obejmy i przejścia przez przegrody. Te miejsca często tracą więcej ciepła niż prosty odcinek rury, dlatego trzeba przewidzieć tam odpowiedni zapas przewodu i właściwy sposób prowadzenia kabla.

Jeśli instalator pominie te punkty, rurociąg może działać poprawnie na prostych odcinkach, a problem z zamarzaniem pojawi się właśnie przy armaturze.

Brak izolacji termicznej rurociągu

Kabel grzejny nie zastępuje izolacji termicznej. Jego zadanie polega na uzupełnianiu strat ciepła, a nie na ogrzewaniu nieosłoniętej rury w każdych warunkach. Jeśli wykonawca pominie izolację albo zastosuje zbyt cienką warstwę, system może zużywać więcej energii i nadal nie chronić instalacji przed zamarzaniem.

Izolacja musi pozostać sucha i kompletna. Mokra izolacja traci skuteczność, a kabel musi pracować w trudniejszych warunkach. Uszkodzony płaszcz zewnętrzny, nieszczelne łączenia albo brak zabezpieczenia przed wodą mogą z czasem doprowadzić do spadku wydajności całego systemu.

Przy rurociągach zewnętrznych sama obecność przewodu grzejnego nie wystarczy. Kabel, izolacja, płaszcz ochronny, czujnik i regulator muszą pracować jako jeden układ.

Źle umieszczony czujnik temperatury

Czujnik temperatury nie powinien mierzyć ciepła bezpośrednio przy kablu. Powinien kontrolować temperaturę rury, zbiornika albo powierzchni, którą system ma chronić. Jeśli instalator umieści czujnik zbyt blisko przewodu grzejnego, regulator może zbyt szybko wyłączyć grzanie. Jeśli czujnik trafi w przypadkowe miejsce, system może nie reagować na realne warunki pracy.

Błąd w lokalizacji czujnika często wygląda jak problem z kablem. Użytkownik widzi, że instalacja nie grzeje wtedy, gdy powinna, albo działa dłużej niż trzeba. Przyczyną może być jednak nie przewód, lecz zły odczyt temperatury.

Dlatego już na etapie montażu trzeba zaplanować miejsce czujnika, sposób jego mocowania i kontakt z powierzchnią, której temperaturę ma mierzyć.

Długości odcinków kabli samoregulujących

Bardzo ważne jest aby podczas doboru kabli grzejnych samoregulujących sprawdzać dopuszczalne maksymalne długości pojedynczych obwodów grzejnych. Kable grzejne samoregulujące podczas rozruch pobierają znacznie większy prąd niż podczas stabilnej pracy. Zbyt długi odcinek kabla może spowodować wyzwalanie zabezpieczeń podczas rozruchu. Maksymalne dopuszczalne długości kabli podane są karatach katalogowych. I różnią się w zależności od mocy kabla i warunków w jakich dany kabel będzie pracował.

Brak pomiarów po zakończeniu prac

Kabel można uszkodzić także po jego ułożeniu. Do naruszenia powłoki może dojść podczas montażu izolacji, zamykania płaszcza ochronnego, prac przy armaturze albo porządkowania instalacji. Dlatego pomiar rezystancji izolacji trzeba powtórzyć po zakończeniu prac i przed podaniem zasilania.

Dokumentacja pomiarów ułatwia odbiór instalacji i późniejsze diagnozowanie usterek. Jeśli po czasie pojawi się problem, łatwiej ustalić, czy kabel miał prawidłowe parametry po montażu, czy uszkodzenie powstało dopiero w trakcie użytkowania.

Kable grzejne  w strefach Ex

W strefach zagrożonych wybuchem kable grzejne powinny posiadać niezbędne dopuszczenia i certyfikaty. Trzeba sprawdzić, klasę temperaturową, maksymalną temperaturę powierzchni przewodu oraz warunki panujące w miejscu montażu.

W naszej ofercie znajdują się samoregulujące kable grzejne SELFTEC PROi Ex. To przewody do ochrony przed zamarzaniem rurociągów i zbiorników oraz do utrzymania temperatury w instalacjach technologicznych, także w strefach zagrożonych wybuchem. Przy takich realizacjach dobór przewodu, osprzętu i sposobu montażu wymaga szczególnej dokładności.

Błąd doboru kabli w strefie Ex może oznaczać nie tylko awarię ogrzewania, lecz także zagrożenie dla całej instalacji.

Samoregulujące kable grzejne w ofercie TOM-EL

Najczęstsze błędy przy montażu samoregulujących kabli grzejnych wynikają zwykle z pośpiechu i zbyt dużego zaufania do samej konstrukcji przewodu. Kabel samoregulujący ułatwia wykonanie systemu, ale nadal wymaga prawidłowego doboru, odpowiedniego konfekcjonowania, właściwego mocowania, izolacji termicznej, dobrze umieszczonego czujnika i pomiarów przed uruchomieniem.

W TOM-EL oferujemy samoregulujące kable grzejne do ochrony przed zamarzaniem, ogrzewania rurociągów, zbiorników, rynien i dachów oraz do utrzymania temperatury w instalacjach technologicznych. W naszej ofercie znajdziesz serie ELSR, SELFTEC PRO i SELFTEC PROi Ex, a także regulatory, taśmy montażowe i osprzęt potrzebny do wykonania kompletnej instalacji. Dobierzemy przewód do miejsca pracy, temperatury, środowiska i wymagań montażowych, aby system działał zgodnie z przeznaczeniem już od pierwszego uruchomienia.
